.jpg)
首頁 > 產(chǎn)品中心
基本技術(shù)資料
說明：

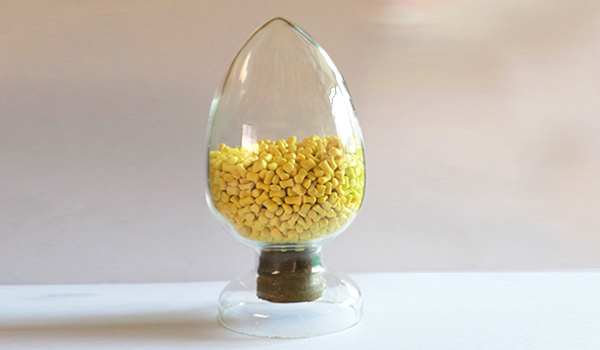

遠(yuǎn)東新材料有限公司生產(chǎn)的90℃軟聚氯乙烯電纜護(hù)層料（HI-90），是以聚氯乙烯為基料，加入增塑劑、穩(wěn)定劑等助劑，經(jīng)混煉、塑化、造粒制成的電線電纜用軟聚氯乙烯護(hù)層料。用于35KV及以下電力電纜及其他類似電纜護(hù)層。
一、基本性能
項(xiàng)目 |
標(biāo)準(zhǔn)要求 |
單位 |
檢測結(jié)果 |
單項(xiàng)判斷 |
|
拉伸強(qiáng)度 |
≧16.0 |
MPa |
17.6 |
合格 |
|
斷裂伸長率 |
≧180 |
% |
290 |
合格 |
|
空氣烘箱熱老化后（100℃，240h） |
拉伸強(qiáng)度 |
≥16.0 |
MPa |
17.1 |
合格 |
拉伸強(qiáng)度變化率 |
≦+20 ≥-20 |
% |
-3 |
合格 |
|
斷裂伸長率 |
≧180 |
% |
280 |
合格 |
|
斷裂拉伸率變化率 |
≦+20 ≥-20 |
% |
-3 |
合格 |
|
熱老化質(zhì)量損失 |
≦23 |
g/m² |
6 |
合格 |
|
熱變形（120℃，1h） |
≦50 |
% |
29 |
合格 |
|
低溫沖擊脆化溫度（-20℃） |
≦15/30 |
個(gè) |
2/30 |
合格 |
|
熱穩(wěn)定時(shí)間（200℃） |
≥80 |
min |
>90 |
合格 |
|
體積電阻率（20℃） |
≧1.0×109 |
Ω.m |
1.4× |
合格 |
|
介電強(qiáng)度 |
≧18 |
MV/m |
27 |
合格 |
|
二、建議工藝條件
機(jī)身溫度：140℃～160℃
機(jī)頭溫度：160℃
口模溫度：165℃
三、包裝及貯存
每袋25kg，內(nèi)袋塑料袋包裝，外袋復(fù)合袋包裝，產(chǎn)品貯運(yùn)需組織防潮，包裝不得破損。
返回頂部
